Подбор блока питания на DIN-рейку для шкафа автоматики: на что смотреть кроме мощности

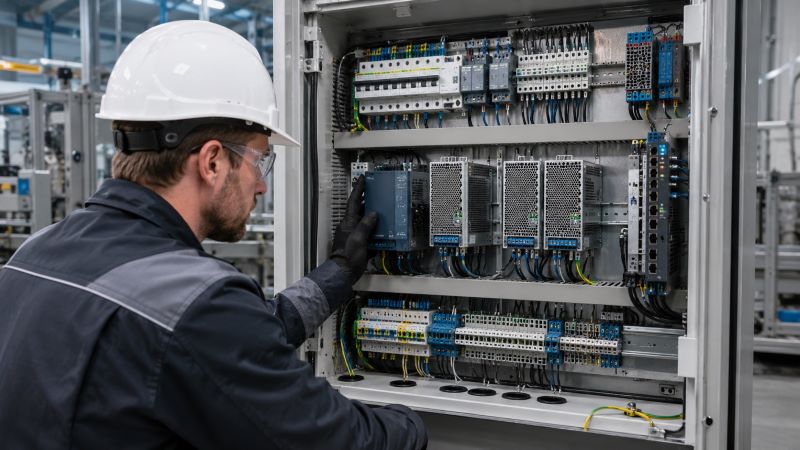

Блок питания в шкафу автоматики выглядит самым простым компонентом из всех — преобразовать 220 В переменного тока в 24 В постоянного и обеспечить ровную работу датчиков и контроллера, казалось бы, не самая сложная задача. На практике именно отказ блока питания становится причиной 30-40% внеплановых простоев шкафов управления, и в подавляющем большинстве случаев это результат неправильного подбора по току, классу защиты или режиму работы, а не дефект самого аппарата. Чтобы исключить подобные сюрпризы ещё на этапе проектирования шкафа и не переплачивать при этом за избыточный запас, имеет смысл подбирать источники питания из проверенных линеек профильного поставщика — каталог Промаир.бай включает блоки питания на DIN-рейку Autonics, EKF и INNOCONT под все типовые задачи промышленной автоматизации.

Какой блок питания нужен для шкафа автоматики: краткий ответ

Базовый промышленный блок питания на DIN-рейку с выходом 24 В постоянного тока и мощностью 60-120 Вт закрывает большинство задач питания контроллера, операторской панели и группы дискретных датчиков на одной установке. Превышение этого порога указывает либо на разрастание системы до уровня, требующего резервирования с двумя параллельно работающими источниками, либо на ошибку в расчёте суммарной нагрузки — обычно из-за неучтённых пусковых токов индуктивных потребителей. При выборе модели критичны не только номинальная мощность и выходное напряжение, но и тип охлаждения, диапазон рабочих температур, наличие защиты от короткого замыкания и перегрузки, а также способ резервирования при работе нескольких источников на общую шину.

Как правильно рассчитать суммарную нагрузку шкафа

Расчёт потребляемой мощности шкафа автоматики начинается с инвентаризации всех потребителей по шине 24 В и завершается добавлением запаса на пусковые броски тока, развитие системы и снижение характеристик блока питания при повышенной температуре в шкафу. Ошибка на любом из этих этапов приводит либо к занижению мощности с регулярными перезагрузками контроллера, либо к избыточному запасу с замораживанием бюджета.

При расчёте суммарной нагрузки учитываются следующие группы потребителей:

• Программируемый контроллер с модулями расширения, где базовый ток процессорного блока составляет от 0.3 до 1.5 А, а каждый модуль ввода-вывода добавляет от 0.05 до 0.2 А в зависимости от типа.

• Операторская панель HMI, потребляющая от 0.5 до 2 А в зависимости от диагонали экрана и активности подсветки.

• Группа дискретных датчиков — индуктивных, ёмкостных, оптических — с типовым током от 10 до 30 мА на каждый.

• Аналоговые датчики с интерфейсом 4-20 мА, где каждая токовая петля требует около 25 мА в нормальном режиме работы.

• Промежуточные реле, электромагнитные клапаны и сигнальные колонны с пусковым током, превышающим номинальный в 3-5 раз на первые миллисекунды срабатывания.

После суммирования номинальных токов всех потребителей к итоговой цифре добавляется коэффициент запаса 1.25-1.30 на пусковые броски и 1.15-1.20 на развитие системы в перспективе ближайших лет. Дополнительно учитывается температурное снижение характеристик — при температуре в шкафу 50°C большинство блоков питания общепромышленного класса теряют до 20% паспортной мощности.

Когда хватает одного блока питания, а когда нужно резервирование

Одиночный блок питания остаётся обоснованным решением для шкафов автоматики, обслуживающих некритичные участки производства, где остановка установки на время замены сбойного источника допустима технологически. Для большинства задач общепромышленной автоматизации этого варианта достаточно при правильном подборе модели по мощности и температурному режиму.

Резервирование с двумя параллельно работающими источниками питания становится обоснованным выбором в следующих ситуациях:

• Шкаф управления обслуживает непрерывное производство, где даже кратковременная потеря питания контроллера приводит к остановке цепочки оборудования и потерям сырья.

• Установка обрабатывает дорогостоящую заготовку, потеря которой при сбое позиционирования превышает стоимость второго блока питания в десятки раз.

• Критичная инфраструктурная установка — котельная, насосная станция, система аспирации — где останов связан с риском для безопасности или серьёзными штрафами надзорных органов.

• Шкаф расположен в труднодоступном месте, и оперативная замена сбойного источника требует длительной подготовки или остановки смежного оборудования.

• Технологический процесс предусматривает обязательное завершение текущего цикла после потери основного питания, что требует резервного источника как минимум на работу контроллера и аварийных приводов.

При резервировании используется специализированный модуль развязки на DIN-рейку, который автоматически переключает нагрузку с основного блока на резервный при просадке напряжения, не создавая ложного срабатывания защиты на здоровом источнике.

Как класс защиты блока питания влияет на срок службы

Большинство блоков питания на DIN-рейку имеет класс защиты IP20, рассчитанный на установку в закрытом шкафу с фильтрами вентиляции и контролируемой средой. Попытка установить такую модель в открытом распределительном щите цеха или непосредственно на технологической установке без дополнительной защиты сокращает срок службы аппарата с заявленных 7-10 лет до нескольких месяцев.

Среда современного производственного цеха содержит ряд факторов, разрушительных для электроники с открытым корпусом: токопроводящая пыль от металлообработки, оседающая на платах и создающая мостики между дорожками; масляный туман от станочного оборудования, проникающий внутрь корпуса и приводящий к деградации электролитических конденсаторов; пары щелочей и кислот в гальванических производствах, ускоряющие коррозию выводов; постоянные перепады температуры с конденсацией влаги при остывании. Для шкафов, устанавливаемых в условиях запылённости или повышенной влажности, имеет смысл изначально закладывать корпус с классом защиты IP54 и выше, а для прямого монтажа на оборудовании — выбирать блоки питания со встроенной защитой IP65 или выносить источник в отдельный защищённый шкаф.

Как рассчитать экономику выбора блока питания

Стоимость блока питания на DIN-рейку в общей смете шкафа автоматики редко превышает 3-5%, что создаёт соблазн сэкономить на этом компоненте через закупку самой дешёвой модели подходящей мощности. Реальная экономика подбора источника питания складывается не из цены закупки, а из суммарной стоимости владения с учётом ресурса и потерь от сбоев.

Бюджетный блок питания общего назначения номиналом 5 А и стоимостью 35-50 рублей имеет типовой ресурс 30-50 тысяч часов работы, что соответствует 4-6 годам непрерывной эксплуатации в условиях шкафа с температурой 30-35°C. Промышленный блок питания того же номинала из линейки Autonics или INNOCONT стоимостью 90-150 рублей сохраняет работоспособность 80-100 тысяч часов и выдерживает температуру до 50-60°C без снижения мощности. Если добавить к разнице в цене стоимость одного простоя линии после отказа дешёвого источника (1 500-5 000 рублей за час плюс работа электрика) и неизбежность повторной закупки через половину срока службы, выбор промышленного исполнения окупается уже на первом цикле эксплуатации.

Особенности подбора источников питания для производств Беларуси

Электрические сети промышленных предприятий Беларуси характеризуются периодическими провалами напряжения, кратковременными отключениями при переключениях в распределительной сети и повышенными гармоническими искажениями от соседнего силового оборудования. В таких условиях устойчивость блока питания к нестабильности входной сети становится не дополнительной опцией, а обязательным требованием.

При проектировании шкафов автоматики имеет смысл закладывать блоки питания с расширенным диапазоном входного напряжения 85-264 В, способные продолжать работу при просадках сети до 150 В без отключения. Для критичных потребителей дополнительно устанавливается модуль буферного питания с конденсаторной батареей, удерживающий выходное напряжение в течение 1-3 секунд после полного пропадания сети — этого времени достаточно для корректного завершения цикла контроллером и сохранения текущего состояния в энергонезависимой памяти. Наличие представительств в Минске, Бресте и Гомеле позволяет получать как сами источники, так и совместимые модули резервирования, буферные модули и аппараты защиты от перенапряжений из единого складского остатка без длительного ожидания поставок из-за рубежа.

Типичные ошибки при выборе и монтаже блока питания

Большинство преждевременных отказов источников питания на DIN-рейку связано не с дефектами самих аппаратов, а с ошибками подбора и монтажа, которые проявляются через месяцы стабильной на вид работы. Каждая такая ошибка устраняется на этапе проектирования шкафа без дополнительных затрат, но обходится дорого при последующем ремонте.

Распространённые ошибки при работе с блоками питания: установка аппарата вплотную к соседним устройствам без соблюдения требуемых зазоров для естественной конвекции, что вызывает перегрев и сокращает ресурс в два-три раза; подбор источника по номинальной мощности без учёта пусковых токов индуктивных потребителей, приводящий к ложным срабатываниям защиты при включении установки; параллельное соединение двух блоков питания без специализированного модуля развязки, при котором источники начинают конфликтовать и греть друг друга через общую выходную шину; экономия на сечении вторичных проводов, создающая просадку напряжения до 22-23 В на удалённых датчиках при формально исправном источнике; отсутствие защиты входа от перенапряжений на линиях, питающих шкаф от длинных воздушных кабелей, через которые в источник попадают коммутационные импульсы соседнего силового оборудования. Каждая из этих ошибок устраняется грамотным проектным решением и аккуратным монтажом по требованиям производителя.

Помощь в подборе источника питания для вашего шкафа автоматики

Блок питания невозможно подобрать в отрыве от остальных компонентов шкафа — типа и количества контроллеров, набора датчиков, режима работы установки, температурного режима в распределительном щите. Универсальной модели «на все случаи» не существует: для шкафа поста управления конвейером, для пульта оператора станка с ЧПУ и для контроллера насосной станции нужны принципиально разные источники по мощности, классу защиты и наличию резервирования. Если вы проектируете новый шкаф автоматики или решаете задачу замены вышедшего из строя источника питания, имеет смысл обратиться к специалистам, которые подберут блок питания из линеек Autonics, EKF или INNOCONT под параметры вашей системы, рассчитают требуемую мощность с учётом пусковых токов и температурного режима, согласуют комплектацию с модулями резервирования и буферного питания и помогут заранее устранить риски, связанные с условиями эксплуатации шкафа.
